KDY卧式多级水平中开式离心油泵

关键词：

KDY卧式多级水平中开式离心油泵

所属分类：

KDY卧式多级水平中开式离心油泵

产品咨询：

400-017-0698

产品询价
相关产品
产品描述 性能参数

产品概述

KDY型卧式多级水平中开式离心油泵执行API610第11版和ISO13709《石油、重化学和天然气工业用离心泵》标准，为重载型、卧式轴向剖分、两端支承、准中心线安装离心泵，适用于重载场合。

该系列泵结构简单、易于维护、具有较高的可靠性。可在8小时内完成整个转子的更换工作，且维护及更换零件不需要移动进出水管路及电机。该系列泵仅需每四年打开一次，以进行内部检查和检修。

该系列泵以其特有的高效节能、可靠性、耐高温高压性能成为新一代的重工位流程泵，可广泛应用于各种工业领域。

参数范围

流 量：     Q=20～5000m3/h

扬 程：      H=200～1500m

工作压力： P=25MPa

工作温度： T=-80℃～+150℃

应用领域

► 原油成品油管道输送工程

► 油库原油成品油输送

► 码头油轮油类装卸

► 机场航空煤油输送

► 石油化工流程

► 煤加工工业

► 油田高压注水

► 海水淡化

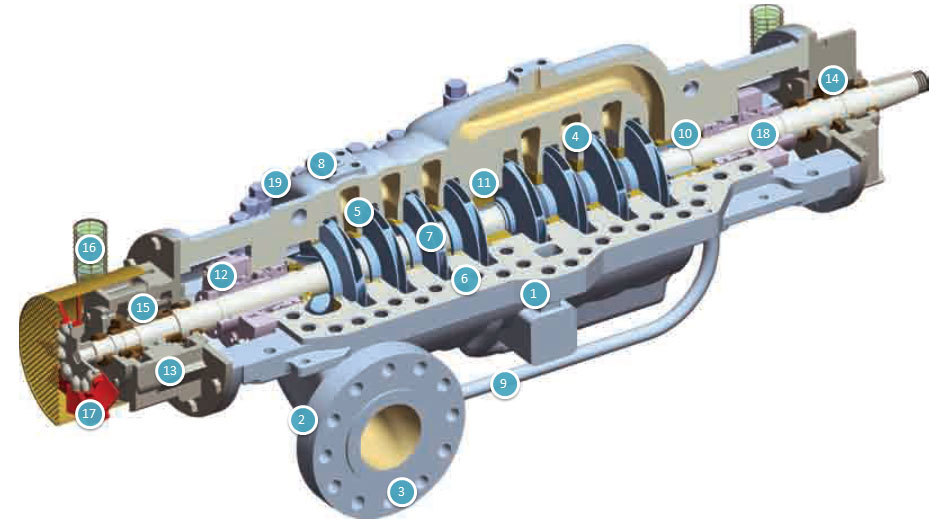

结构图

xq

①壳体 ⑤密封环 ⑥壳体密封垫 ⑦叶轮 ⑧辅助管路 ⑨平衡管 ⑩喉部衬套 ⑪中间衬套 ⑫机械密封 ⑬轴承箱 ⑭径向轴承 ⑮推力轴承 ⑯轴承润滑 ⑰轴承冷却 ⑱转子 ⑲盖型螺母



泵型号（级数） 级数 流量(m3/h) 扬程
(m）		 转速
(rpm)		 效率
（%）		 必须汽蚀余量
NPSHr
(m)		 轴功率
γ=1
（kW）		 电机功率γ=1（kW）
40-50 6 40 300 2980 62 3 53 75
8 400 70 90
10 500 88 110
12 600 105 132
14 700 123 160
50-50 6 50 300 2980 66 3.5 62 75
8 400 82 110
10 500 103 132
12 600 124 160
14 700 144 185
60-50 6 60 300 2980 67 4 73 90
8 400 98 110
10 500 122 160
12 600 146 185
14 700 171 200
80-60 6 80 360 2980 70 4.5 112 132
8 480 149 185
10 600 187 220
12 720 224 250
100-60 6 100 360 2980 72 4.8 136 160
8 480 181 220
10 600 227 250
12 720 272 315
120-80 6 120 480 2980 72 5.2 218 250
8 640 290 315
10 800 363 400
12 960 436 500
120-80 5 120 400 2980 72 3.2 181 220
7 560 254 315
9 720 327 400
11 880 399 450
150-80 6 150 480 2980 74 6 265 315
8 640 353 400
10 800 441 500
12 960 530 630
150-80 5 150 400 2980 74 3.5 221 250
7 560 309 355
9 720 397 450
11 880 486 560
180-100 6 180 600 2980 74 6.8 397 450
8 800 530 630
10 1000 662 710
12 1200 795 900





泵型号（级数） 级数 流量(m3/h) 扬程
(m）		 转速
(rpm)		 效率
（%）		 必须汽蚀余量
NPSHr
(m)		 轴功率
γ=1
（kW）		 电机功率γ=1（kW）
180-100 5 180 500 2980 74 3.4 331 400
7 700 464 560
9 900 596 710
200-100 6 200 600 2980 75 7.2 436 500
8 800 581 710
10 1000 726 800
12 1200 871 1000
200-100 5 200 500 2980 75 3.8 363 450
7 700 508 560
9 900 653 710
225-100 6 225 600 2980 76 7.5 484 560
8 800 645 710
10 1000 806 900
12 1200 967 1120
225-100 5 225 500 2980 76 4 403 450
7 700 564 630
9 900 725 800
250-115 6 250 690 2980 76 7.5 618 710
8 920 824 900
10 1150 1030 1120
250-115 5 250 575 2980 76 4 515 560
7 805 721 800
9 1035 927 1120
280-115 6 280 690 2980 78 7.8 674 800
8 920 899 1000
10 1150 1124 1250
280-115 5 280 575 2980 78 4.5 562 630
7 805 787 900
9 1035 1011 1120
300-115 6 300 690 2980 78 8 722 800
8 920 963 1120
10 1150 1204 1400
300-115 5 300 575 2980 78 4.8 602 710
7 805 843 1000
9 1035 1084 1250
350-120 5 350 600 2980 80 5.5 715 800
7 840 1000 1120
9 1080 1286 1400
400-120 5 400 600 2980 80 6 817 900
7 840 1143 1250
9 1080 1470 1600
450-125 3 450 375 2980 81 6.5 567 710
5 625 945 1120
7 875 1323 1600
9 1125 1701 2000





泵型号（级数）

级数

流量(m3/h)

扬程
(m）

转速
(rpm)

效率
（%）

必须汽蚀余量
NPSHr
(m)

轴功率
γ=1
（kW）

电机功率γ=1（kW）

500-125

3

500

375

2980

82

7

622

710

5

625

1037

1120

7

875

1452

1800

9

1125

1867

2200

550-125

3

550

375

2980

82

7.5

685

800

5

625

1141

1250

7

875

1598

1800

9

1125

2054

2200

600-135

3

600

405

2980

83

7.5

797

900

5

675

1328

1600

7

945

1860

2000

9

1215

2391

2800

650-135

3

650

405

2980

83

8

863

1000

5

675

1439

1600

7

945

2015

2200

9

1215

2590

2800

750-135

3

750

405

2980

83

8.8

996

1120

5

675

1660

1800

7

945

2325

2800

9

1215

2989

3550

800-135

3

800

405

2980

84

9

1050

1250

5

675

1750

2000

7

945

2450

2800

9

1215

3150

3550

1000-160

3

1000

480

2980

84.5

11

1546

1800

5

800

2577

2800

7

1120

3608

4000

1200-160

3

1200

480

2980

85

12

1845

2200

5

800

3075

3550

7

1120

4304

5000

1500-175

3

1500

525

2980

85

14

2522

2800

5

875

4203

5000

1800-175

3

1800

525

2980

85

16

3026

3550

5

875

5044

5600

2250-225

3

2250

675

2980

86.5

18

4780

5600

2800-225

3

2800

675

2980

87

22

5914

7100

3500-250

3

3500

750

2980

87

24

8214

9000

4200-250

3

4200

750

2980

87

28

9856

11200
