产品概述

MCN系列磁力驱动泵产品采用欧洲成熟的磁力泵技术，生产加工工艺、检验、检查的程序和方法均按欧洲的要求执行。保证了磁力泵可靠、稳定的运行。

磁力驱动泵由泵、磁力传感器、电动机三部分组成。关键部件磁力耦合器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性隔离套，带动与叶轮相连的内磁转子作同步旋转，实现了动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”的常规泵难以解决的问题。消除了炼油、化工行业易燃、易爆、有毒、有害介质通过泵密封泄露的安全隐患。有力地保证了操作工人的健康和安全生产。

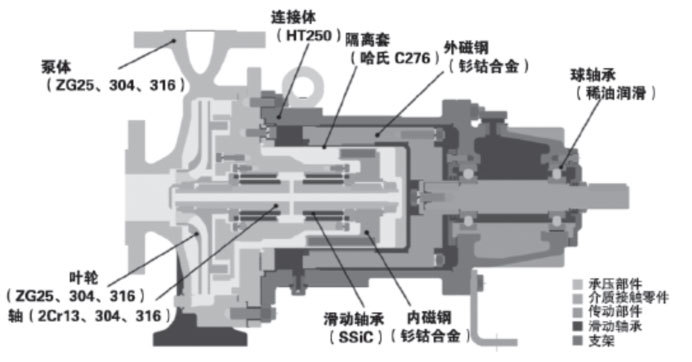

磁力泵的结构

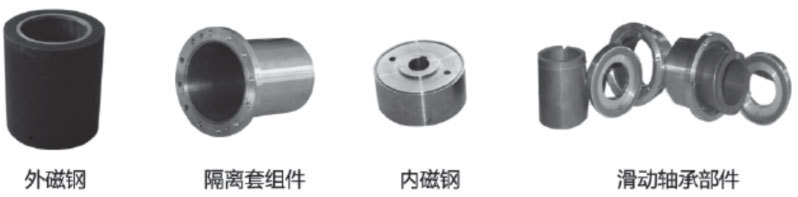

主要部件及材质

叶轮、泵体、泵轴

ZG230-450 304 304L 316 316L 317L 904 哈氏合金钛合金

滑动轴承

无压烧结晶体碳化硅SiC——抗磨耐腐蚀，使用寿命长。

隔离套

哈氏合金——导磁率高，抗腐蚀性好。

磁性材料

钐钴稀土合金——永磁性材料，最高允许工作温度高达350℃。

泵型号	叶轮	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
	叶轮	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	m3/h	m	架号	比重1.00	比重1.35	比重1.84	m3/h	m	架号	比重1.00	比重1.35	比重1.84
25-200	A	10	42	0	5.5	7.5	11	5.5	10	0	1.1	1.1	1.5
	B	9.5	36.5		4.0	5.5	7.5	4.8	9.0		1.1	1.1	1.1
	C	8.8	29		3.0	4.0	5.5	4.5	8.0		1.1	1.1	1.1
	D	7.0	20		2.2	3.0	4.0	3.8	6.0		1.1	1.1	1.1
	E	5.0	12		1.5	1.5	2.2	2.7	3.5		1.1	1.1	1.1
25-250	A	16	70	2	11	15	18.5	8.0	17	1	2.2	3.0	4.0
	B	14	62		7.5	11	15	7.0	16.5		2.2	3.0	4.0
	C	13	42		5.5	11	15	6.5	12		2.2	2.2	3.0
	D	11	24		4.0	5.5	7.5	6.0	6.5		1.1	1.5	2.2
25-315	A	20	128	2	30	45	55	9.6	32	2	5.5	7.5	11
	B	18	115		30	37	45	8.5	30		4.0	5.5	7.5
	C	16	100		22	30	45	7.5	25		3.0	4.0	5.5
	D	14	90		18.5	30	37	7.0	22		3.0	4.0	5.5
	E	13	80		18.5	22	30	6.8	20		3.0	4.0	5.5
	F	11.5	67		15	18.5	30	6.0	16		2.2	3.0	4.0
40-160	A	25	30	1	5.5	7.5	11	13	7.5	1	1.1	1.1	1.5
	B	22	28		5.5	7.5	11	11.5	7.0		1.1	1.1	1.1
	C	18	22		4.0	5.5	5.5	9.0	5.0		1.1	1.1	1.1
	D	16	14		2.2	3.0	4.0	7.2	4.2		1.1	1.1	1.1
40-200	A	26	50	1	11	15	18.5	13	12	1	1.5	2.2	3.0
	B	24	45		7.5	11	15	11.5	10		1.1	1.5	2.2
	C	20	35		5.5	7.5	11	10	8.0		1.1	1.1	1.5
	D	16	26		4.0	5.5	7.5	9.0	6.0		1.1	1.1	1.1
40-250	A	30	75	2	18.5	22	30	14	20	1	3.0	4.0	5.5
	B	28	70		15	18.5	30	12	18		2.2	3.0	4.0
	C	24	60		11	15	18.5	12	14		1.5	2.2	3.0
	D	21	43		7.5	11	15	10.5	10		1.1	1.5	2.2
40-315	A	38	110	2	37	45	75	19	27	2	5.5	7.5	11
	B	36	105		30	45	55	18	25		5.5	7.5	11
	C	32	75		22	30	45	16	18		4.0	5.5	7.5
	D	27	56		15	22	30	13	12		3.0	3.0	5.5
50-160	A	48	32	2	11	15	15	24	8.0	1	1.5	2.2	2.2
	B	40	28		7.5	11	15	21	7.0		1.5	1.5	2.2
	C	36	20		5.5	7.5	11	17	5.0		1.1	1.1	1.5
	D	29	15		3.0	4.0	5.5	15	4.0		1.1	1.1	1.1
50-200	A	60	48	2	18.5	22	30	30	13	1	3.0	3.0	4.0
	B	52	43		15	18.5	22	28	11.5		2.2	3.0	4.0
	C	45	35		11	15	18.5	25	9.0		1.5	2.2	3.0
	D	41	25		7.5	11	15	22	7.0		1.1	1.5	2.2
50-250	A	70	80	2	30	37	55	35	20	2	4.0	5.5	7.5
	B	65	75		30	37	45	32	18		4.0	5.5	7.5
	C	60	60		22	30	37	30	15		3.0	4.0	5.5
	D	50	45		15	18.5	22	26	11		2.2	3.0	3.0
50-315	A	85	110	3	55	75	110	42	25	2	11	11	15
	B	75	100		45	75	90	38	22		7.5	11	15
	C	65	75		30	45	55	32	17		5.5	7.5	11
	D	55	52		22	30	37	28	12		3.0	4.0	5.5
50-400	A	80	195	3	110	160		40	48	2	15	22	30
	B	75	180		90	132	160	38	42		15	18.5	22
	C	70	140		75	90	132	34	35		11	15	18.5
	D	60	102		45	75	90	30	25		7.5	11	15
泵型号	叶轮	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
	叶轮	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	m3/h	m	架号	比重1.00	比重1.35	比重1.84	m3/h	m	架号	比重1.00	比重1.35	比重1.84
80-160	A	95	32	2	15	18.5	30	48	8.0	2	2.2	3.0	4.0
	B	85	28		11	15	18.5	42	7.0		2.2	2.2	3.0
	C	75	22		11	11	15	38	5.5		1.5	2.2	2.2
	D	66	17		5.5	7.5	11	34	4.0		1.1	1.1	1.5
80-200	A	100	51	1	30	37		50	13	1	4.0	5.5	7.5
	B	90	45		22	30	37	45	11		3.0	4.0	5.5
	C	80	36		15	22	30	40	9.0		2.2	3.0	4.0
	D	67	27		11	15	22	34	6.0		1.5	2.2	3.0
80-250	A	125	80	2	45	75	90	62	19	2	7.5	11	15
	B	115	75		45	55	75	56	16		7.5	7.5	11
	C	100	58		30	45	55	50	13		4.0	5.5	7.5
	D	85	42		22	30	37	44	9.0		3.0	4.0	5.5
80-315	A	140	128	2	90	160		70	32	2	15	18.5	22
	B	135	120		75	160		65	30		11	15	22
	C	110	100		55	75		55	24		11	11	15
	D	90	74		37	45	75	45	18		5.5	7.5	11
80-400	A	170	185	3	160			85	44	2	22	30	45
	B	160	168		160			80	40		18.5	30	37
	C	130	130		90	132		65	32		15	18.5	30
	D	116	92		75	90	132	53	22		11	15	18.5
100-160	A	160	28	2	22	30	37	80	7.0	2	3.0	4.0	5.5
	B	150	23		15	22	30	70	6.0		2.2	3.0	4.0
	C	130	16		11	15	18.5	60	4.0		1.5	2.2	3.0
	D	110	11		7.5	11	15	55	2.6		1.1	1.5	2.2
100-200	A	190	50	2	45	55	75	95	12	2	5.5	7.5	11
	B	175	44		37	45	75	85	11		5.5	7.5	11
	C	150	35		30	37	45	75	9.0		4.0	5.5	7.5
	D	133	26		18.5	30	37	68	6.0		3.0	3.0	4.0
100-250	A	230	76	2	75	90		115	20	2	11	15	18.5
	B	200	75		75	90		105	18		11	11	15
	C	180	58		45	75	90	95	13		7.5	11	11
	D	168	42		37	45	75	88	9.0		5.5	7.5	7.5
100-315	A	250	123	3	132			125	30	2	18.5	30	37
	B	240	120		132	160		115	28		18.5	22	30
	C	200	120		90	132	160	100	24		15	18.5	22
	D	170	69		75	75	110	86	16		11	11	15
100-400	A	300	190	4				150	45	3	37	45	75
	B	280	180					140	40		30	45	55
	C	250	150					125	36		22	30	45
	D	220	101		110	160		112	23		15	22	30
100-500	A							180	70	2	75	90	110
	B							165	65		55	75	110
	C							140	52		37	55	75
	D							120	40		30	37	55
150-200	A	320		2	55	75		160	11	2	7.5	11	15
	B	300	38		45	75	90	150	9.5		7.5	11	15
	C	260	30		37	45	75	130	7.5		5.5	7.5	11
	D	218	23		22	30	45	120	5.0		3.0	4.0	5.5
泵型号	叶轮	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
	叶轮	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	m3/h	m	架号	比重1.00	比重1.35	比重1.84	m3/h	m	架号	比重1.00	比重1.35	比重1.84
150-250	A	380	72	3	110	160		200	17	2	15	22	30
	B	350	60		90	110	160	175	15		15	18.5	22
	C	320	45		75	90	110	155	11		11	11	15
	D
150-315	A	440	120	3				220	30	3	30	45	55
	B	420	115					200	28		30	37	55
	C	360	95		160			180	24		22	30	37
	D	308	66		90	132	160	153	15		15	18.5	22
150-400	A	520	200	4				260	50	3	55	75	110
	B	490	190					250	46		55	75	90
	C	450	150					220	36		37	55	75
	D	398	110					198	26		30	37	55
150-500	A							300	75	3	110	132
	B							280	70		90	132	160
	C							230	58		75	90	110
	D							208	42		45	75	75
150-560	A							320	105	4	160
	B							300	95		132
	C							260	80		90	132	160
	D							212	57		75	90	110
150-630	A							360	115	4
	B							340	105
	C							270	80		132	160
	D							220	60		75	110	160
200-250	A	600	70	3	160			300	17	3	22	30	45
	B	580	65		160			280	16		18.5	30	37
	C	520	47		110	132		260	12		15	18.5	30
	D	470	32		75	90	110	240	8.0		11	15	15
200-315	A	700	120	4				350	30	3	45	55	75
	B	650	115					340	29		37	55	75
	C	600	90					300	22		30	37	55
	D	480	65		132			250	15		18.5	22	30
200-400	A	850	203	5				426	50	3	90	110	160
	B	830	150					410	47		75	110	132
	C	750	145					370	36.5		55	75	110
	D	570	106					332	27		45	55	75
200-500	A							495	80	4	185
	B							470	75		160
	C							400	60		110	160
	D							330	45		75	90	132
200-560	A							540	101	5	220
	B							510	95		220
	C							440	78		160
	D							350	59		110	132
200-630	A							580	129	5	315
	B							550	122		280
	C							468	97		220
	D							372	72		132
泵型号	叶轮	泵额定转速 n=2950r/min						泵额定转速 n=1475r/min
	叶轮	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	流量Q	扬程H	轴承	电机功率 kW			流量Q	扬程H	轴承	电机功率 kW
	型式	m3/h	m	架号	比重1.00	比重1.35	比重1.84	m3/h	m	架号	比重1.00	比重1.35	比重1.84
250-315	A							545	30	3	75
	B							500	28		55
	C							450	26		55
	D							400	23		45
250-400	A							710	49	4	132
	B							630	45		110
	C							565	36		90
	D							500	24		75
250-500	A							800	82	5	250
	B							770	76		220
	C							700	68		185
	D							630	60		160
250-560	A							860	106	5
	B							830	98
	C							760	78
	D							665	57		160
250-630	A							855	128	6
	B							816	119
	C							720	96
	D							625	71
300-400	A							1050	48	4	185.0
	B							1010	41		160
	C							900	34		132
	D							780	26		110
300-500	A							1240	78	5	400
	B							1170	75		315
	C							1015	57		280
	D							870	42		160
300-560	A							1340	104	6
	B							1280	97
	C							1140	77
	D							950
300-630	A							1450	132	6
	B							1375	125
	C							1170	100
	D							950	75
400-500	A							1870	74	6
	B							1800	70
	C							1520	52
	D							1300	38
400-560	A							2040	98	6
	B							1950	91
	C							1760	74
	D							1500	54
400-630	A							2390	125	7
	B							2280	117
	C							1960	95
	D							1610	70
